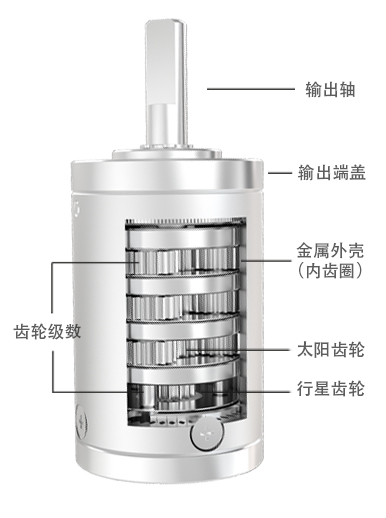

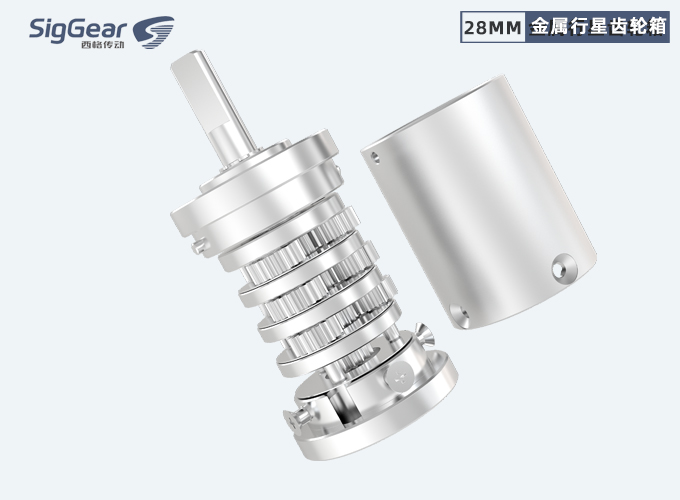

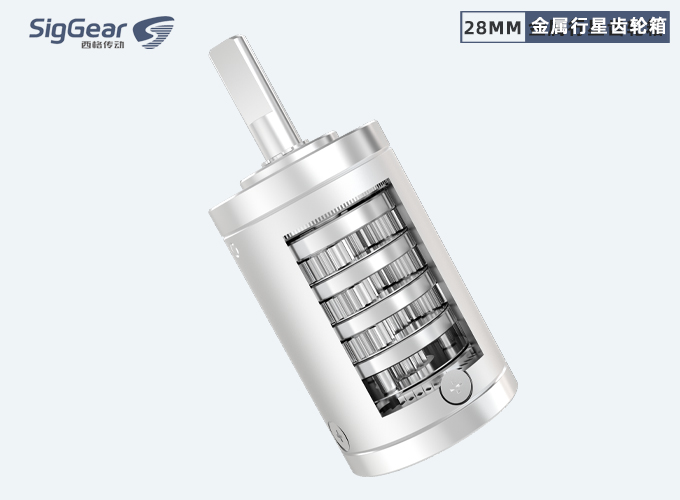

28mm行星齿轮箱

名      称:行星齿轮箱

直      径:28mm(可定制)

型      号:SG-PG28

材      质:金属steel

级      数:1-4级

效      率:90%/每级

工作温度:-40℃-120℃

减速方式:行星齿轮箱

是否定制:是

生产厂商:西格传动

支持打样:是

起  订  量:可议

适用行业:减速电机,关节传动部位等领域

技术参数

外形尺寸


外壳材料金属steel
齿轮材料金属steel
输出轴承型式滚珠轴承Ballbearings
径向负载≤ 6.0  Kgf
轴向负载≤ 3.0Kgf
径向间隙≤ 0.04mm
轴向间隙≤ 0. 3mm
背隙(空载时)≤ 1.2°
连续运行时最高允许输入转速≤ 8000rpm
工作温度范围-40~120℃



















级数

L
(mm)

减速比额定允许负载瞬间允许负载效率
125.63.83/4.4/5.2520.0Kgf-cm40.0Kgf-cm90%
231.914.7/16.8/19.4/20.1/23/27.6
25.0Kgf-cm50.0Kgf-cm80%
338.256.2/64.5/74.1/77/85.2/88.5/101.6/105.6/121.3/144.735.0Kgf-cm70.0Kgf-cm73%
444.5
215.2/247.2/284/294.9/326.2/338.8/374.8/389.3/404.3/447.2/464.5/533.6/554.2/636.7/759.750Kgf-cm100.0Kgf-cm66%


注: 表格内仅部分减速比, 有其它需求请与项目负责人沟通, 接受特殊规格的设计和开发。





行业应用部分展示


              更多行业应用项目开发请联系我司项目负责人。
