微型摆线针轮减速箱和谐波减速箱的区别

时间:09-07    发布者:西格传动


在传动行业中,微型摆线针轮减速箱和谐波减速箱是两种常用的减速传动装置。它们在工作原理、性能和使用效果上存在一些区别。了解这些区别,可以帮助我们更好地选择适合的减速箱,提高设备的性能和稳定性。


工作原理,微型摆线针轮减速箱采用摆线盘差齿减速的原理,由输入轴、摆线轮、针轮、输出轴等组成。当输入轴旋转时,摆线轮在针轮的约束下沿摆线轨迹运动,从而实现减速输出。谐波减速箱采用柔轮传动原理,通过柔轮的弹性变形实现运动传递。它由输入轴、柔轮、刚轮和输出轴等组成。当输入轴旋转时,柔轮在刚轮的约束下产生弹性变形,从而实现减速输出。

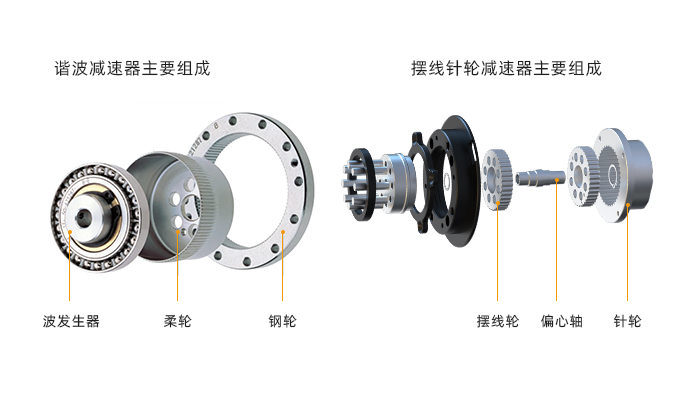

微型摆线针轮减速箱和谐波减速箱的区别(图1)

传动效率方面,微型摆线针轮减速箱具有更高的传动效率,一般在90%以上;而谐波减速箱的传动效率稍低,一般在80%左右。


承载能力,微型摆线针轮减速箱的承载能力较大,适用于重载应用;而谐波减速箱更适合于中低载荷的场合。


运动精度,谐波减速箱的运动精度较高,适用于对定位精度要求较高的应用;而微型摆线针轮减速箱的运动精度稍低。


噪音和振动,微型摆线针轮减速箱的噪音和振动相对较大,而谐波减速箱的噪音和振动较小,适用于对工作环境要求较高的场合。


使用效果,在重载和高扭矩应用中,微型摆线针轮减速箱具有更好的性能表现,能够提供更高的输出扭矩和更低的输入转速。


在对运动精度要求较高的应用中,谐波减速箱具有更突出的优势,能够实现高精度的定位和控制。


在节能和环保方面,微型摆线针轮减速箱具有更高的传动效率和更好的节能效果;而谐波减速箱可能会因为润滑不当等问题导致效率下降。


综上所述,微型摆线针轮减速箱和谐波减速箱各有优缺点。微型摆线针轮减速箱具有更高的传动效率和更好的重载性能,适用于需要较大输出扭矩和较低输入转速的场合;然而,其运动精度和噪音振动水平相对较高。相反,谐波减速箱具有较高的运动精度和较低的噪音振动,适用于对定位精度要求较高的应用;但其承载能力和传动效率相对较低。


微型摆线针轮减速箱和谐波减速箱在原理、性能和使用效果上存在一定差异。在选择合适的减速箱时,需要根据具体应用需求和工况条件进行综合考虑。了解这些区别有助于我们选择更适合的减速传动装置,提高设备的性能和稳定性。



       (本篇资讯源于西格传动小编收集整理,如有转载请注明出处:www.siggear.cn)
