10mm行星齿轮箱

名      称:行星齿轮箱

直      径:10mm(可定制)

型      号:SG-PG10

材      质:金属(可定制)

级      数:1-4级

效      率:90%/每级

工作温度:-40℃-120℃

减速方式:行星齿轮箱

是否定制:接受

生产厂商:西格传动

支持打样:是

起  订  量:可议

适用行业:医疗设备,医疗器械等行业领域

技术参数

外形尺寸

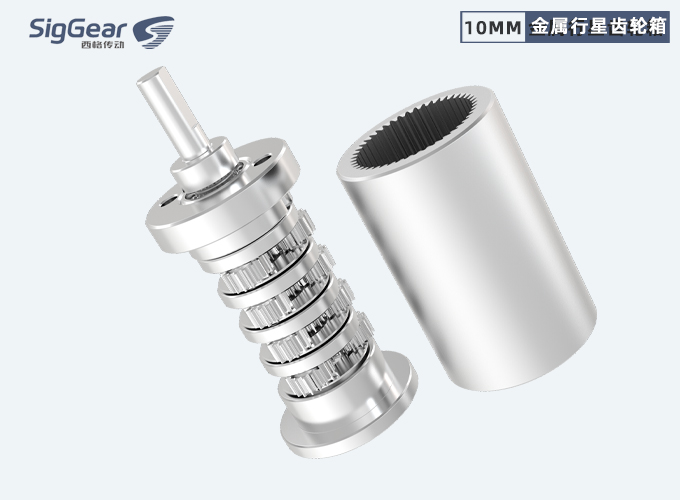

10mm行星齿轮箱(图1)

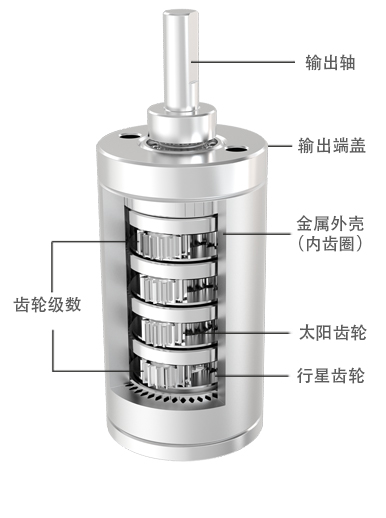

10mm行星齿轮箱(图2)

外壳材料金属steel
齿轮材料金属steel
输出轴承型式滚珠轴承Ballbearings
径向负载≤0.6 Kgf
轴向负载≤ 0.15 Kgf
径向间隙≤ 0.04mm
轴向间隙≤ 0. 15mm
背隙(空载时)≤ 1.5°
连续运行时最高允许输入转速≤ 8000rpm
工作温度范围-40~120℃


















级数

L(mm)

减速比额定允许负载瞬间允许负载效率
110.253.5/4/4.751.3Kgf-cm2.6Kgf-cm90%
21312.25/14/16/16.6/19/22.61.5Kgf-cm3.0Kgf-cm80%
315.75

42.9/49/56/58.2/64/66.5/76/79/90.25/107.2

1.8Kgf-cm3.6Kgf-cm73%
418.5150.1/171.5/196/203.7/224/232.7/256/266/276.4/304/315.9/361/375.1/428.7/509.12.0Kgf-cm4Kgf-cm66%


注: 表格内仅部分减速比, 有其它需求请与项目负责人沟通, 接受特殊规格的设计和开发。


行业应用部分展示

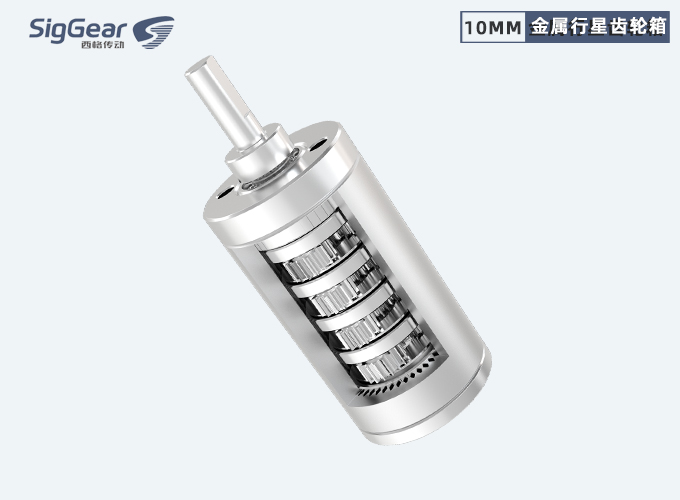

10mm行星齿轮箱(图1)

              更多行业应用项目开发请联系我司项目负责人。



相关产品

  • 机器人关节SG-2015减速电机

    机器人关节SG-2015减速电机

  • 内置摆线针轮减速电机

    内置摆线针轮减速电机

  • 机械臂关节齿轮箱

    机械臂关节齿轮箱

  • 22mm行星齿轮箱

    22mm行星齿轮箱

  • 西格虎一代关节减速电机

    西格虎一代关节减速电机

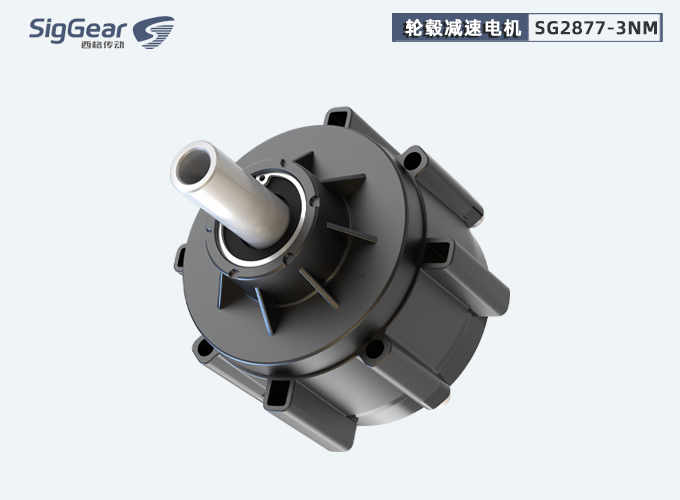

  • 轮毂减速电机
