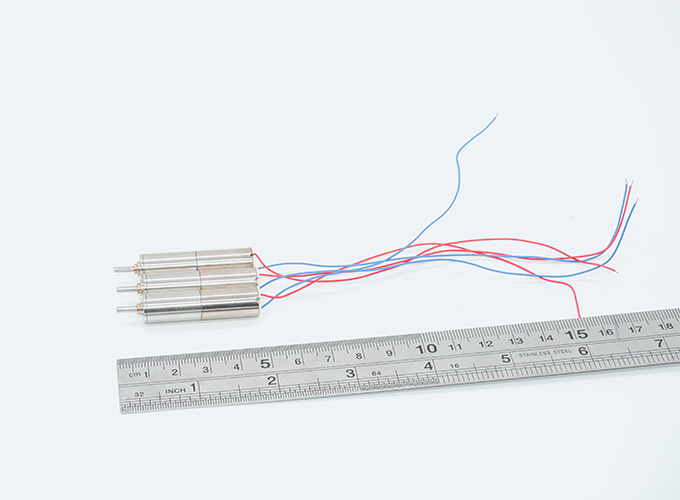

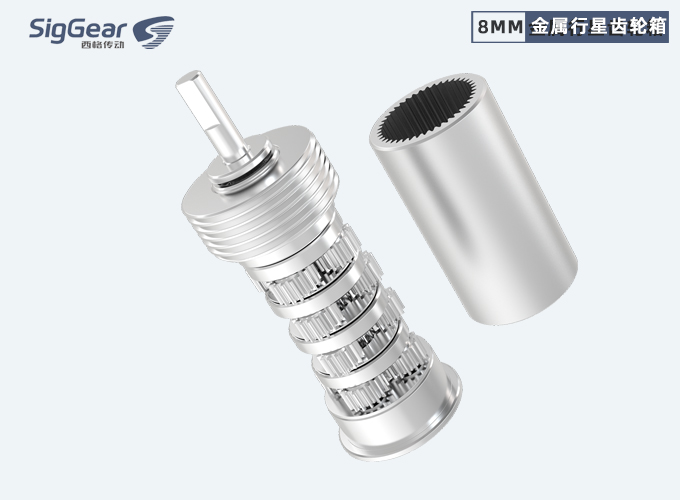

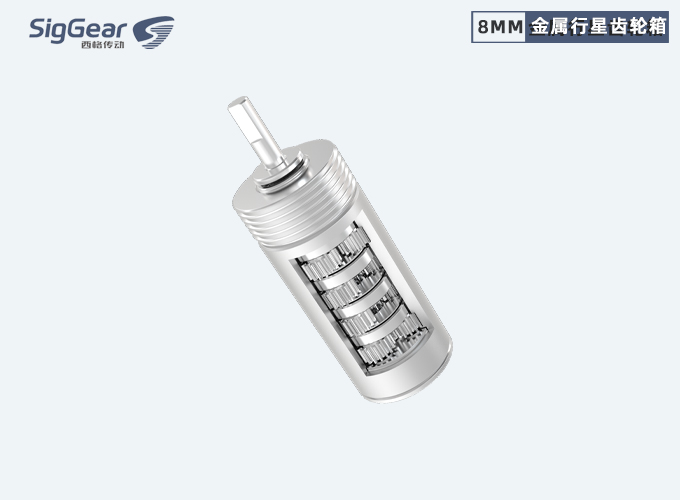

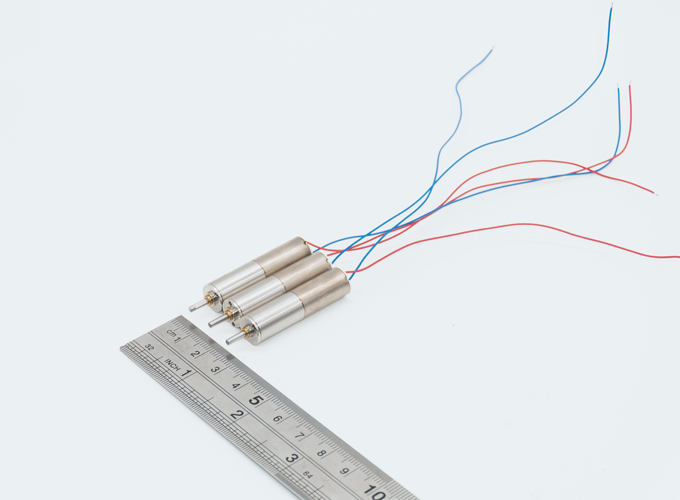

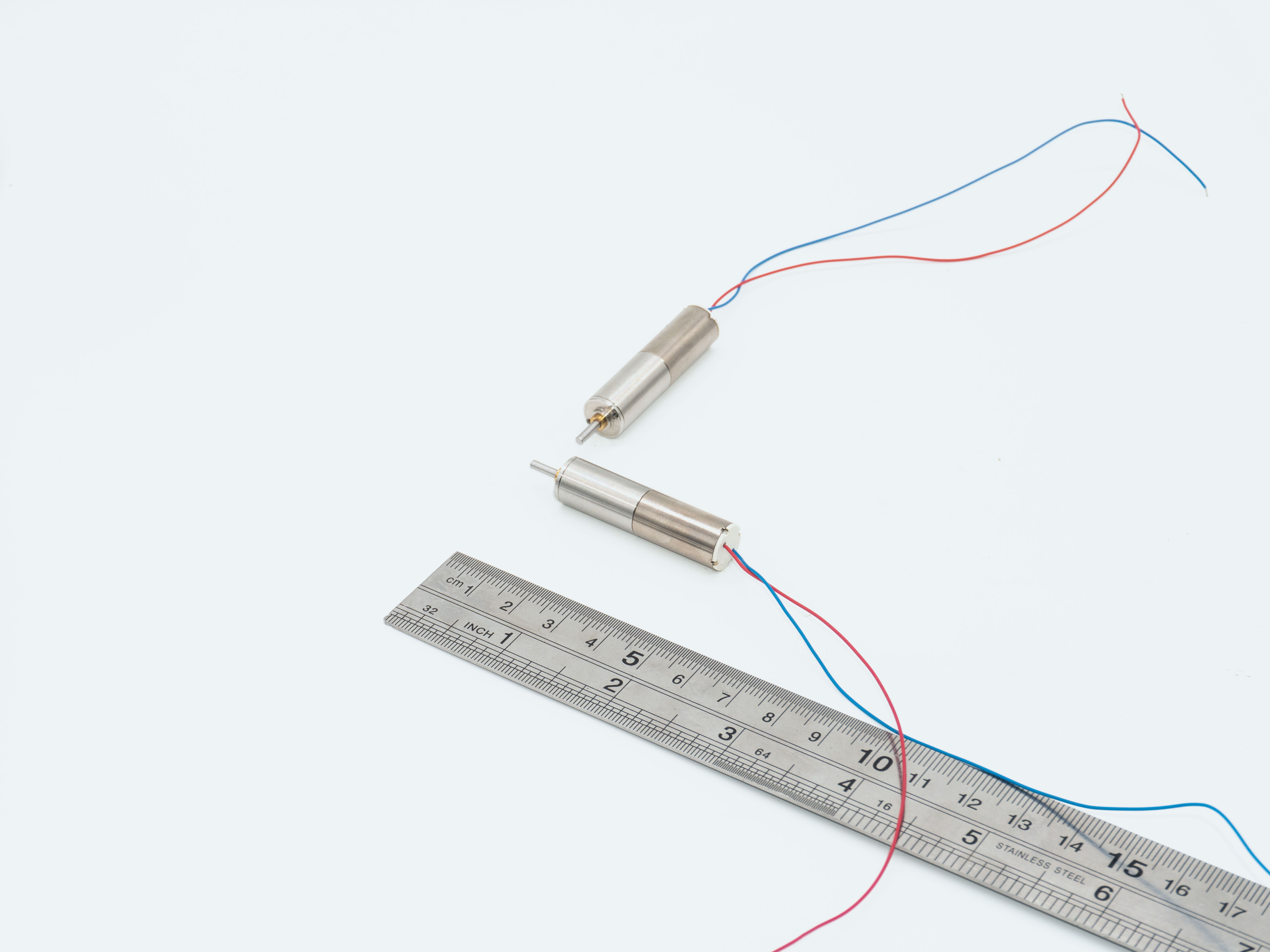

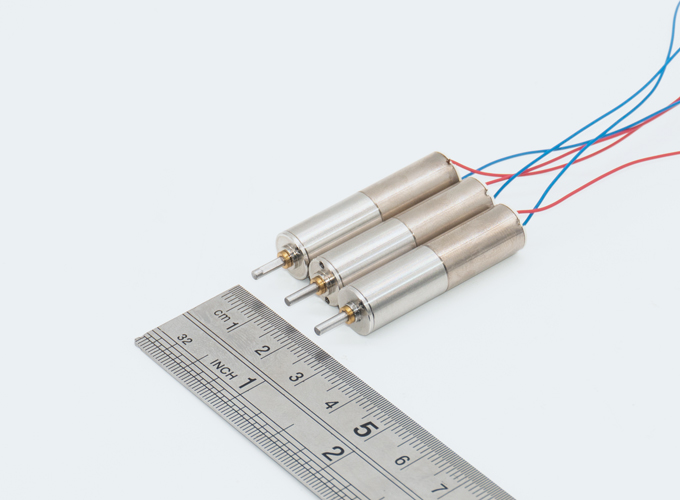

8mm行星齿轮箱

名      称:行星齿轮箱

直      径:8mm(可定制)

型      号:SG-10

材      质:金属

级      数:1-5级

效      率:95%/每级

工作温度:-40℃-120℃

减速方式:行星齿轮箱

是否定制:是

生产厂商:西格传动

支持打样:是

起  订  量:可议

适用行业:机器人指关节,医疗器械等行业领域

技术参数

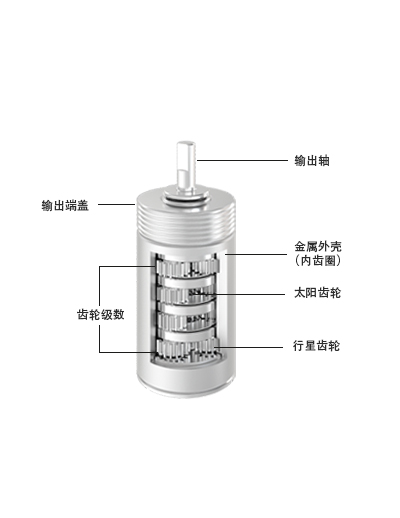

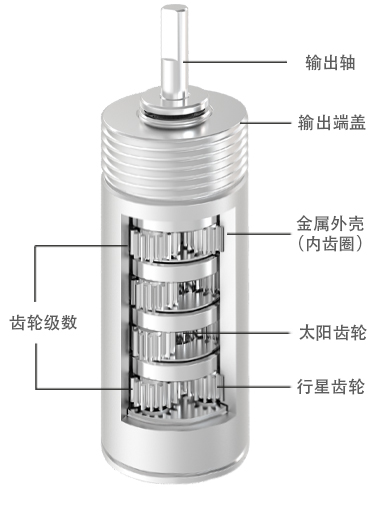

外形尺寸



外壳材料金属steel
齿轮材料金属steel
输出轴承型式滚珠轴承Ballbearings
径向负载≤ 1. 6 Kgf
轴向负载≤ 0.5 Kgf
径向间隙≤ 0.04mm
轴向间隙≤ 0. 2mm
背隙(空载时)≤ 1.5°
连续运行时最高允许输入转速≤ 20000rpm
工作温度范围-40~120℃





















级数

L
(mm)

减速比额定允许负载瞬间允许负载效率
111.73.4  4  4.75 5.1  61.1Kgf-cm3.3Kgf-cm95%
214.811.4 12.5 13.6 16 17.3 19 22.6 24 25.9 28.5 362.0Kgf-cm6.0Kgf-cm90%
317.9

38.8 42.5 46.2 50 54.4  58.8 64 69.4 75 81.6 88.1 90.3

 96.9 104 115.3 122.4 ......

3.2Kgf-cm9.4Kgf-cm85%
421

38.3 42.9 64 129.7 131.9 157.0 216 185 200 219 236 256

277.4 307 326.4 353.6 363.8 387.6 392 416.2 428 449.1

461 489.6 494.4 542.4 581.4 621.6 690.7 ......

4.0Kgf-cm12Kgf-cm80%


注: 表格内仅部分减速比, 有其它需求请与项目负责人沟通, 接受特殊规格的设计和开发。


行业应用部分展示


              更多行业应用项目开发请联系我司项目负责人。
