在工业自动化领域的精密传动环节中，方案选型始终面临多重约束。高承载、抗冲击与结构紧凑等需求往往互相制衡，使得传动系统需要在有限体积内实现性能的平衡，摆线针轮传动正凭借其“高承载、抗冲击、结构紧凑”的独特优势，解决了行星结构齿轮箱无法承受高强度冲击的问题，从小众选择走向行业聚光灯下。
随着相关企业将摆线减速器的额定扭矩覆盖范围进一步拓展，与轻量化技术的引入，工业自动化领域正呈现出更细致的选型优势，不同场景依据负载特性与运动谱选用相宜的减速器类型，推动各类传动技术的协同应用。
在此背景下，西格传动推出的西格微摆CPB-042X ，提供了一种在有限体积内实现高承载、强抗冲击性的可行解。
一、行星外形，摆线内核

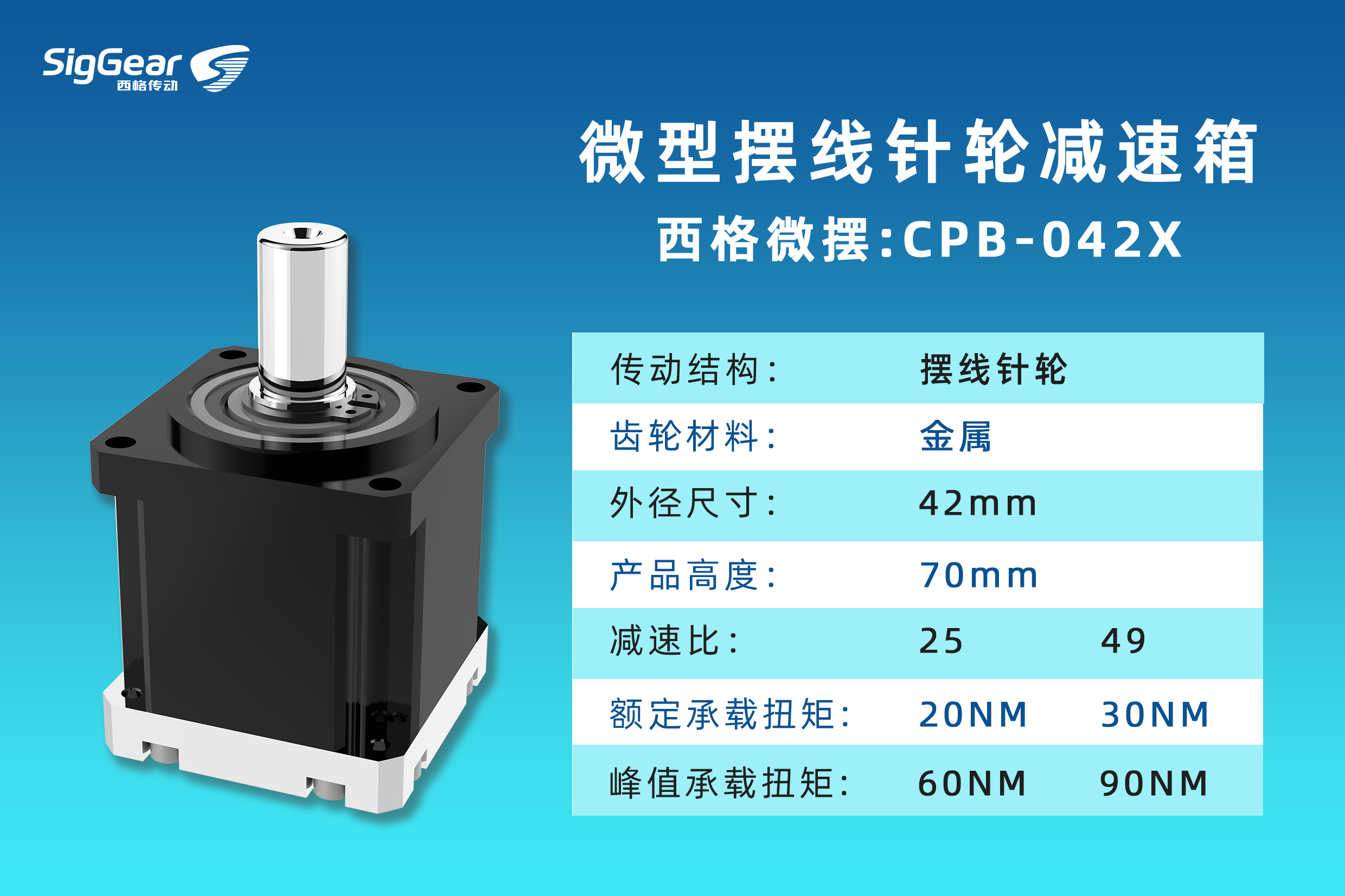

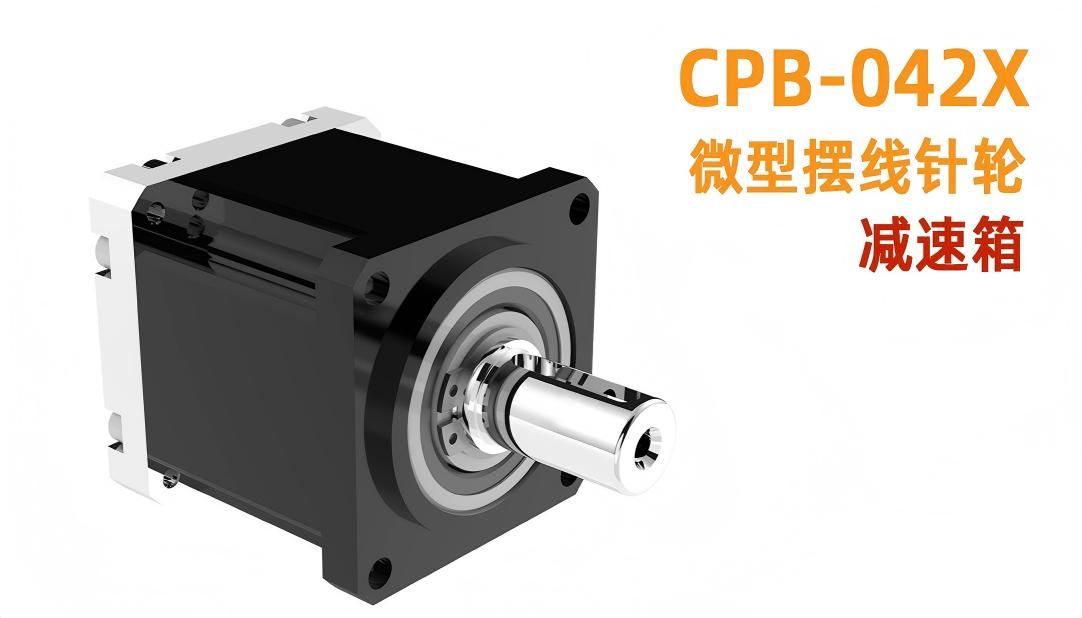

西格微摆CPB-042X最直观的特征，在于其外观尺寸与内部结构的反差。42mm的外径与70mm的高度，赋予它一个紧凑的外形，这使其能够较好地适配于自动化设备对关节集成度与空间利用率的严苛要求。然而，其外壳下运作的并非同尺寸常见的行星轮系，而是一套完整的摆线针轮传动结构。
这种“形神分离”的设计，将摆线针轮传动结构集成于行星减速器常见的紧凑外形中，实现了形态适配性与高性能的统一。在42mm这一尺度上，它将摆线结构特有的多齿啮合、高刚性、抗冲击等特性，封装进了一个具备良好安装兼容性的躯壳内。
二、性能特性的三个关键维度
西格微摆CPB-042X的性能特性主要体现在三个维度上：
1、承载能力的越级表现
提供两种速比选项，对应不同的扭矩输出等级，但真正亮眼的是42mm尺寸下蕴含的力量密度。
西格微摆CPB-042X提供两种速比选项，对应不同的扭矩输出等级：
✅️减速比25：额定扭矩20Nm，峰值扭矩60Nm。
✅️减速比49：额定扭矩30Nm，峰值扭矩90Nm。
30Nm的额定扭矩与90Nm的峰值扭矩，意味着西格微摆CPB-042X能够提供持续且较高强度的力矩输出，这一承载水平使得自动化设备的执行末端能够稳定处理负载，或抵抗运行过程中出现的反向冲击。
2、耐久性与环境适应性
依托摆线针轮传动与生俱来的高刚性优势，搭配全金属齿轮与壳体，为其长期运行精度与结构刚性提供了基础保障。
西格微摆CPB-042X平均寿命达20000小时，工作温度范围覆盖-25℃至90℃，并具备IP65防护等级。这些指标指向了一个明确的目标：不仅关注瞬时性能，更关注在各类作业环境下的全生命周期可靠性。
3、传动品质的基础保障
背隙严格控制在10弧分以内，对于需要反复定位与轨迹复现的工业自动化设备而言，是保证动作精准度的关键参数。它从传动链的源头，为控制系统的指令与机械执行端的动作之间，提供了更小的偏差窗口，有助于提升自动化操作中的动作顺平性与定位一致性。
三、多元场景落地
西格微摆CPB-042X凭借小体积、大扭矩、高刚性、高精度、强抗冲击的综合优势：
1、在工业自动化细分场景中有一定的适用性：
●工业机器人关节：适配需要高精度与力矩输出的关节部位，如基座、腕部等，满足稳定作业需求。
●自动化产线：在旋转工作台、分度机构等设备中，其启停平稳性与定位精度可优化设备布局与运行效率。
●移动机器人平台：抗冲击特性能够适应运行、越障带来的持续振动，轻量化结构降低运动惯量。
2、在智慧物流中：依靠启停平稳、高承载、长寿命特性，优化设备转向、举升机构布局，提升设备整体耐用性。
3、在特种机器人中：满足高频往复、高精度定位的作业要求，响应迅速，瞄准稳定，适用于消防、航天、排爆等场景。
四、结语
工业自动化的持续升级，对核心传动部件的综合性能提出了更高的要求，西格微摆CPB-042X在紧凑的行星框架内集成了摆线针轮结构，其设计意图在于应对短时抗冲击、高精度传动的场景对力量、刚性与耐久性的综合要求。
当一台减速箱能在有限尺度内平衡承载、精度、抗冲击与环境适应性等多维指标时，它便为工业自动化设备制造商提供了更灵活的选型空间。随着摆线针轮、谐波、行星等各类技术路线在各自适宜的应用场景中持续迭代，工业自动化设备的性能边界也将不断拓展，这一进程正随着每一个精密传动部件的进化而加速推进。
(本篇资讯源于西格传动小编收集整理，如有转载请注明出处：www.siggear.cn)
